Le blindage des câbles Ethernet joue un rôle crucial dans la protection des signaux électriques contre les interférences électromagnétiques (EMI) et radiofréquences (RFI). Ces perturbations peuvent dégrader la qualité de la connexion, surtout dans des environnements chargés électriquement, impactant ainsi la stabilité de votre réseau. Que ce soit pour des applications domestiques ou professionnelles, bien choisir le blindage garantit une transmission de données fiable et performante.
Le rôle du blindage dans les câbles Ethernet RJ45
Le blindage dans les câbles cuivre Ethernet sert à protéger les conducteurs des interférences externes comme les appareils électriques, les installations industrielles ou les conditions météorologiques. Les configurations de blindage sont identifiées par des combinaisons de lettres spécifiques :
- U : Non blindé
- F : Blindage par feuillard d’aluminium
- S : Blindage par tresse d’aluminium
- TP : Blindage par paires torsadées
Ces lettres définissent le niveau de protection contre les interférences électromagnétiques. Par exemple, un câble S/FTP bénéficie d'une tresse métallique (S) et d'une protection individuelle des paires torsadées par aluminium (FTP), offrant ainsi une solution hautement protectrice.
Quel type de blindage choisir ?
Le choix du blindage d'un câble Ethernet dépend de nombreux facteurs tels que l’environnement d’installation et les besoins en bande passante. Voici les principaux types de blindages disponibles sur le marché :
- UTP (Unshielded Twisted Pair) : c'est le choix le plus courant. Les conducteurs des différentes paires sont torsadés mais ne disposent d'aucun blindage externe. Ce type de câble est économique et convient à des environnements où les risques d'interférences sont limités.
- FTP (Foiled Twisted Pair) : c'est une option légère. Les conducteurs des quatre paires sont torsadés ensemble et enveloppés d'une feuille d'aluminium. Bien que considéré comme un blindage « léger », il offre une protection supplémentaire par rapport au UTP.
- STP (Shielded Twisted Pair) : il entoure chaque paire de conducteurs d'une feuille d'aluminium. Cependant, l'ensemble des paires n'est pas collectivement protégé. Il s'agit d'un blindage « par paire », offrant une protection supérieure à l'UTP.
- FFTP (Foiled and Foiled Twisted Pair) : équivalent au blindage STP, le FFTP propose une protection globale avec une feuille d'aluminium enveloppant chaque paire et une protection supplémentaire par feuille d'aluminium globale. C'est une option robuste pour des environnements plus exigeants.
- S/FTP (Shielded and Foiled Twisted Pair) : il combine une tresse métallique doublée d'une feuille d'aluminium pour protéger l'ensemble des conducteurs. Malgré l'absence de protection individuelle des paires, il offre un « double blindage » efficace contre les interférences.
- SSTP (Screened Shielded Twisted Pair) : il représente le summum de la protection. Chaque paire est individuellement torsadée et protégée par une feuille d'aluminium, et l'ensemble des conducteurs est en outre blindé par une tresse de cuivre étamée sous la gaine du câble. Il s'agit d'un blindage « lourd » idéal pour des environnements extrêmement exigeants.

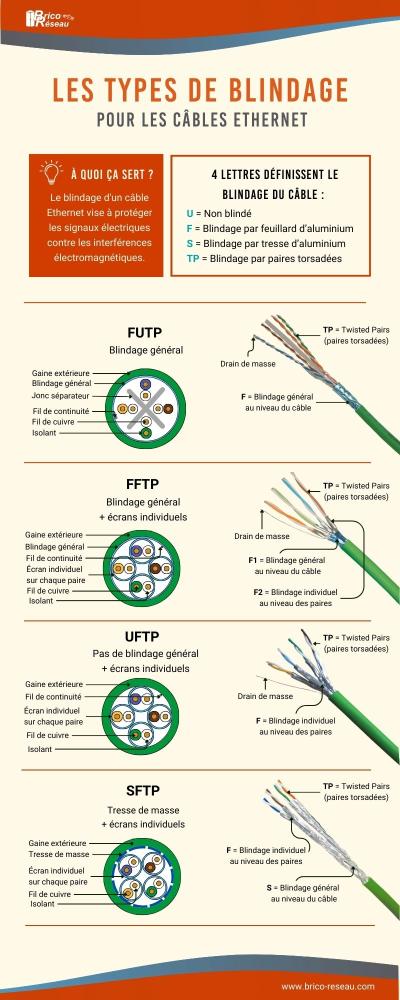

Pour mieux comprendre les différents types de blindage utilisés dans les câbles Ethernet RJ45 et leur rôle crucial dans la protection contre les interférences extérieures, l'infographie Brico-Réseau ci-dessous vous présente de manière visuelle les caractéristiques et avantages de chaque catégorie.
Pourquoi le blindage est-il important pour vos câbles Ethernet ?
Un blindage adapté garantit la stabilité du signal en atténuant les interférences. Dans les bureaux, usines ou environnements avec de nombreux équipements électriques, un câble blindé comme le S/FTP est essentiel pour maintenir une connexion stable. En revanche, pour des usages domestiques ou dans des environnements calmes sur le plan électromagnétique, un câble UTP peut suffire.
Facteurs à prendre en compte lors du choix d’un câble Ethernet blindé
- Environnement : Plus il y a d’appareils électriques ou d'interférences, plus un blindage robuste est nécessaire.
- Longueur du câble : Sur de longues distances, un câble blindé garantit une meilleure qualité de transmission.
- Débits et bande passante : Un blindage renforcé est souvent requis pour les réseaux à haut débit.
- Coût : Les câbles avec un blindage plus complet peuvent être plus chers, mais assurent une meilleure fiabilité.
Conclusion : Comment faire le bon choix de câble RJ45 ?
En fonction de l'utilisation et des contraintes environnementales, il est essentiel de choisir un câble Ethernet avec le blindage adéquat. Pour des réseaux professionnels exigeants, opter pour un câble avec un blindage comme le S/FTP ou le F/FTP est recommandé pour garantir la stabilité de la transmission et éviter les pertes de signal.
